Изготовление шпинделей деревообрабатывающих станков

ВАко Д_1 копия

На протяжении более десятка лет специалисты нашей компании занимались и занимаются ремонтом шпинделей деревообрабатывающих станков.
Изначально наши производственные мощности позволяли производить только замену подшипников шпинделей с последующей приработкой шпинделя до рабочих оборотов.
Потом была «эпоха» плазменного напыления изношенных поверхностей, и, наконец, производство вышедших из строя элементов шпинделей.
Мы не стоим на месте и постоянно совершенствуем свои технологии и оборудование, и как следствие, качество товаров и услуг, которые мы предлагаем нашим клиентам.
В оборудовании для деревообрабатывающей промышленности эталоном качества всегда выступали станки немецких производителей, но стоимость комплектующих этих станков, с учетом таможенной политики нашей страны и в отсутствии реальной конкуренции, слишком высока.
Нас очень огорчает, что надпись на товаре «Cделано в РФ» теперь означает качество худшее чем «Made in China» и мы стремимся опровергнуть это мнение.
Мы гарантируем, что наши изделия не уступают по качеству не только китайским, но и немецким аналогам.

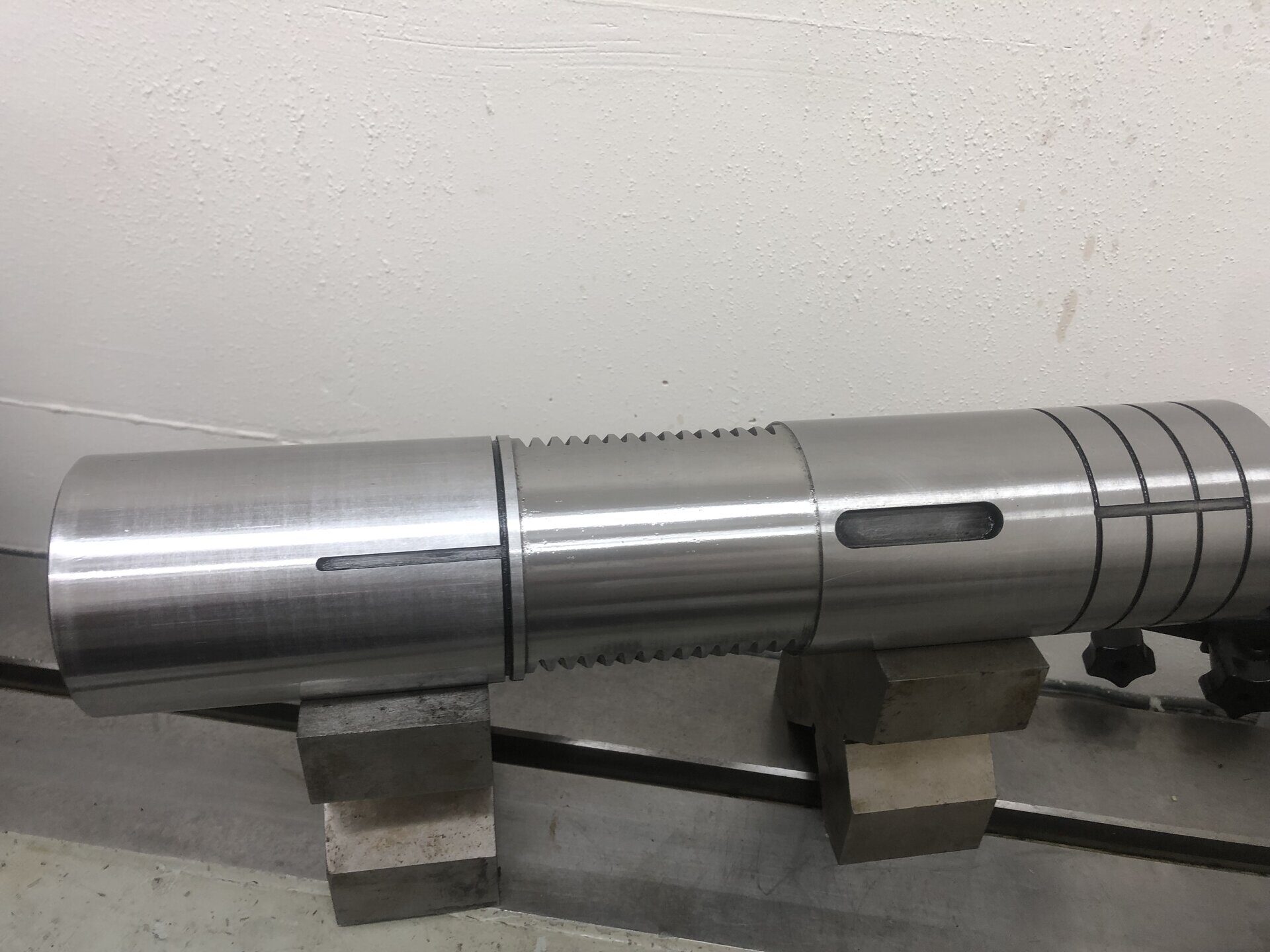

Сегодня мы предлагаем клиентам шпиндели собственного производства (Дорн).
Нами разработаны и неоднократно произведены шпиндели для деревообрабатывающих станков:
Beaver, Winner, Weinig Hydromat, Weinig Unimat, Weinig GreCon Combipact, Wako, Makron, Leadermac, Ledinek, TSK, CANTEC, NORTEC, GUBISH, OZEN Machine, LESPT(v-hold), SCM, SMB, Fikmy, Raute, Quadro, Бакаут и т.д.

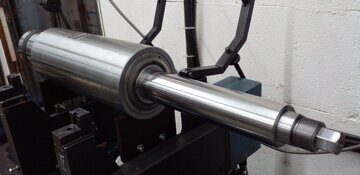

Сращивание TSK-18G 1
сращ МА-3518_2_2 БакаутД_1

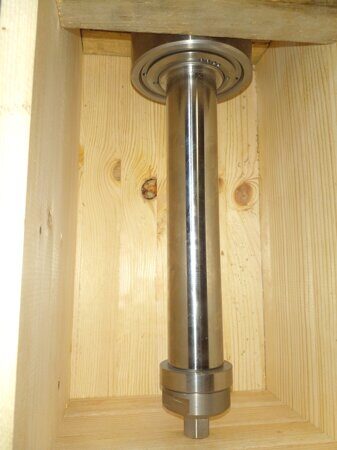

ВакоД_1 20211125_114908


При проектировании шпинделей Дорн наши специалисты учитывают пожелания заказчика, например диаметр вала шпинделя в части посадки под инструмент, наличие или отсутствие контропоры на используемом станке, нагрузочные характеристики шпинделя в процессе эксплуатации. Исходя из этих данных выбирается модель подшипников, способ их установки и натяга.
Благодаря нашим производственным мощностям мы можем изготовить элементы шпинделей в соответствии с международными требованиями для установки высокоточных подшипников.
Соблюдение требований по допускам обеспечивает высокую точность наших шпинделей, их надежность и долговечность в соответствии с оговоренными нагрузками.

Основные особенности универсальных шпинделей Дорн:
- Разработаны под деревообрабатывающие станки различных производителей и годов выпуска.
- Вал шпинделя имеет универсальное исполнение и устанавливается не зависимо от направления вращения.
- Диаметр посадки под инструмент: 40 или 50 мм. По согласованию допускается другой диаметр (например, в дюймах).
- Строгальная голова упирается в упор вала шпинделя. Данное решение гарантирует минимальное торцевое биение инструмента.
- Передние подшипники: радиально-упорные NSK/ZYS 7011(7013, 7211, 7213)
- Задние подшипники: радиально-упорные NSK/ZYS 7210,7211,7213
Жесткость и точность вращения шпинделя с радиально-упорными подшипниками выше из-за большего натяга подшипников, что обеспечивает более высокое качество обработки.
- Для фиксации инструмента комплектация шпинделя содержит:
Гайку зажима инструмента М33х1.5 - 1 шт.
Стопорное кольцо зажима инструмента 65х40 – 1 шт.
- Пылезащищённость подшипников:
ПП - Гайка вала уплотнена ламельными кольцами;
ЗП - Упорная шайба уплотнена ламельными кольцами;

Технические возможности для изготовления шпинделей Дорн:
Вал шпинделя:

Длина вала шпинделя: до 1500 мм
Гильза:

Диаметр гильзы шпинделя: до 160 мм. При большем диаметре необходимо дополнительное согласование.
Длина гильзы: до 500 мм. При большем длине необходимо дополнительное согласование;
Шкив:
Модификации: под плоские ремни (прямые или конические), под зубчатые и клиновые ремни.
Передние подшипники (могут применяться):
Радиально-упорные, радиальные, цилиндрические, конические, упорные шарикоподшипники и пр.

Задние подшипники (могут применяться):
Радиально-упорные, радиальные, цилиндрические.

Натяг подшипников обеспечивается установочным преднатягом или преднатягом постоянным давлением (пружинами, чаще всего тарельчатыми).
Шайба уплотнена ламельными кольцами;
Скорость вращения шпинделя зависит от типа подшипников, нагрузочных характеристик.
Для деревообрабатывающих шпинделей, чаще всего, не превышает 8000 об/мин.
В отдельных случаях возможно изготовление шпинделя с максимальной скоростью вращения, превышающей 8000 об/мин.

Для разработки шпинделя Дорн, подходящего именно для Вашего деревообрабатывающего станка, нам необходимо знать следующие размеры:
L1 – Длину хвостовика под контропору
L2 – Максимальную длину инструмента
L3 – Длину гильзы шпинделя
L4 – Длину рабочей части шкива шпинделя
L5 – Общую габаритную длину шпинделя
D1 – Диаметр хвостовика под контропору
D2 – Диаметр посадки под инструмент
D3 – Диаметр гильзы шпинделя
D4 – Диаметр рабочей части шкива шпинделя.
геометрия_page-0001
На шпинделя Дорн предоставляется гарантия:
12 календарных месяцев при работе в 1 смену;
6 календарных месяцев при работе в 2 смены;
3 календарных месяца при работе в 3 смены;
Продолжительность смены - 8 часов.

шпиндель Н22 аналог_11
