Ремонт гидроопор

Гидроопора или контропора (гидрозажим хвостовика шпинделя), в описаниях станков часто именуется как шпиндель с ответным подшипником - spindle with counter bearing, Spindel mit Gegenlager.

Отремонтированная_контропора_для_Weinig_Hydromat_23
Восстановленная гидроопора на Weinig Hydromat 23 в сборе (плита, корпус гидроопоры, втулка гидропоры, гидровтука).  Дополнительно на фотографии виден 1 нижний шпиндель и прямой джоинтер.

Для выполнения качественной строжки на больших скоростях в четырехсторонних станках применяются гидроопоры с гидрозажимом концевика шпинделя. В некоторых китайских станках применяется более простая система - конусный зажим концевика шпинделя. Применение гидроопоры позволяет уменьшить биение рабочего конца шпинделя  и применить джонтирование по всей длине инструмента (при отсутствии гидроопоры джонтировать инструмент допускает на очень небольшом расстоянии от начала рабочей поверхности вала шпинделя). Как и шпиндель, контропора является высокоскоростным, прецезионнным устройством и требует качественного ремонта.

Контропора_в_сборе_до_ремонта_2 Контропора_в_сборе_до_ремонта
Гидроопора в сборе до ремонта. Для ремонта понадобилось заменить подшипник, гайки, пружины, напылить посадку под подшипник на втулке, установить новую гидровтулку, поменять масленки. Стоимость работ и комплектующих оказалась значительно ниже стоимости новой гидроопоры.

Основными элементами гидроопоры являются: плита гидроопоры, корпус гидроопоры (в старых станках корпусом контропоры является плита), втулка гидроопоры, задние фланцы корпуса и втулки, пружины, уплотнительные кольца, подшипник, шпонка, ламельное кольцо.

плита_контропоры-корпус_восстановленная_методом_плазменного_напыления
В старых станках корпусом гидроопоры является плита.

При ремонте гидроопоры, чаще всего, требуется замена подшипника в гидроопоре, т.к. на него идет постоянная нагрузка от шпинделя с инструментом. При замене подшипника особое внимание необходимо обращать на обеспечение правильного преднатяга.

Также, на старых станках, часто требуют ремонта посадочные поверхности под подшипник на втулке и в корпусе гидроопоры, восстановление которых мы производим методом плазменного напыления с последующей шлифовкой.

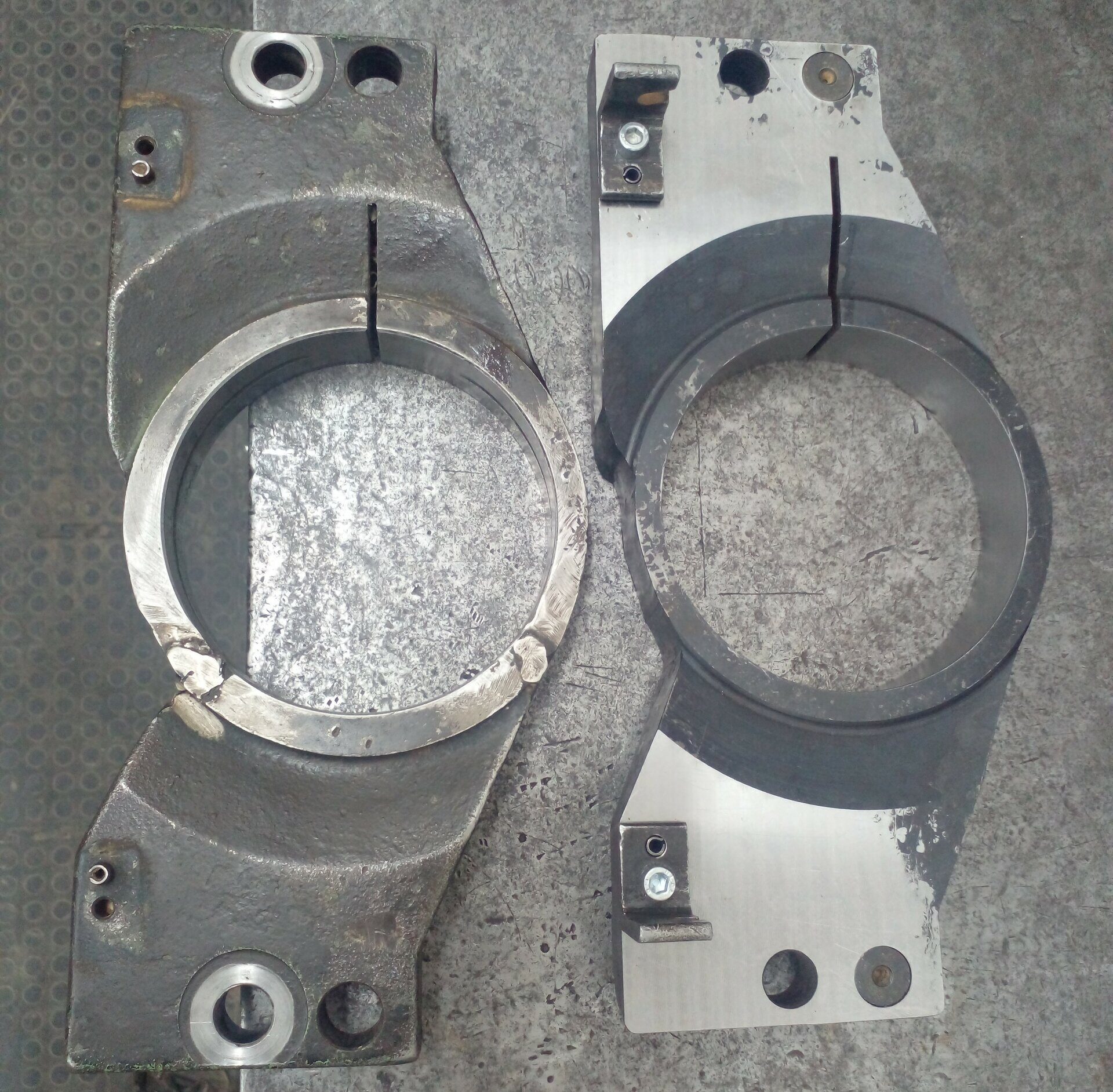

Плита гидроопоры (контропоры) до ремонта

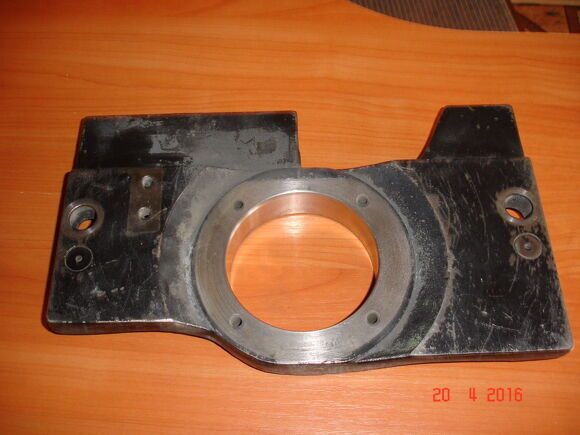

Плита гидроопоры(контропоры) после ремонта

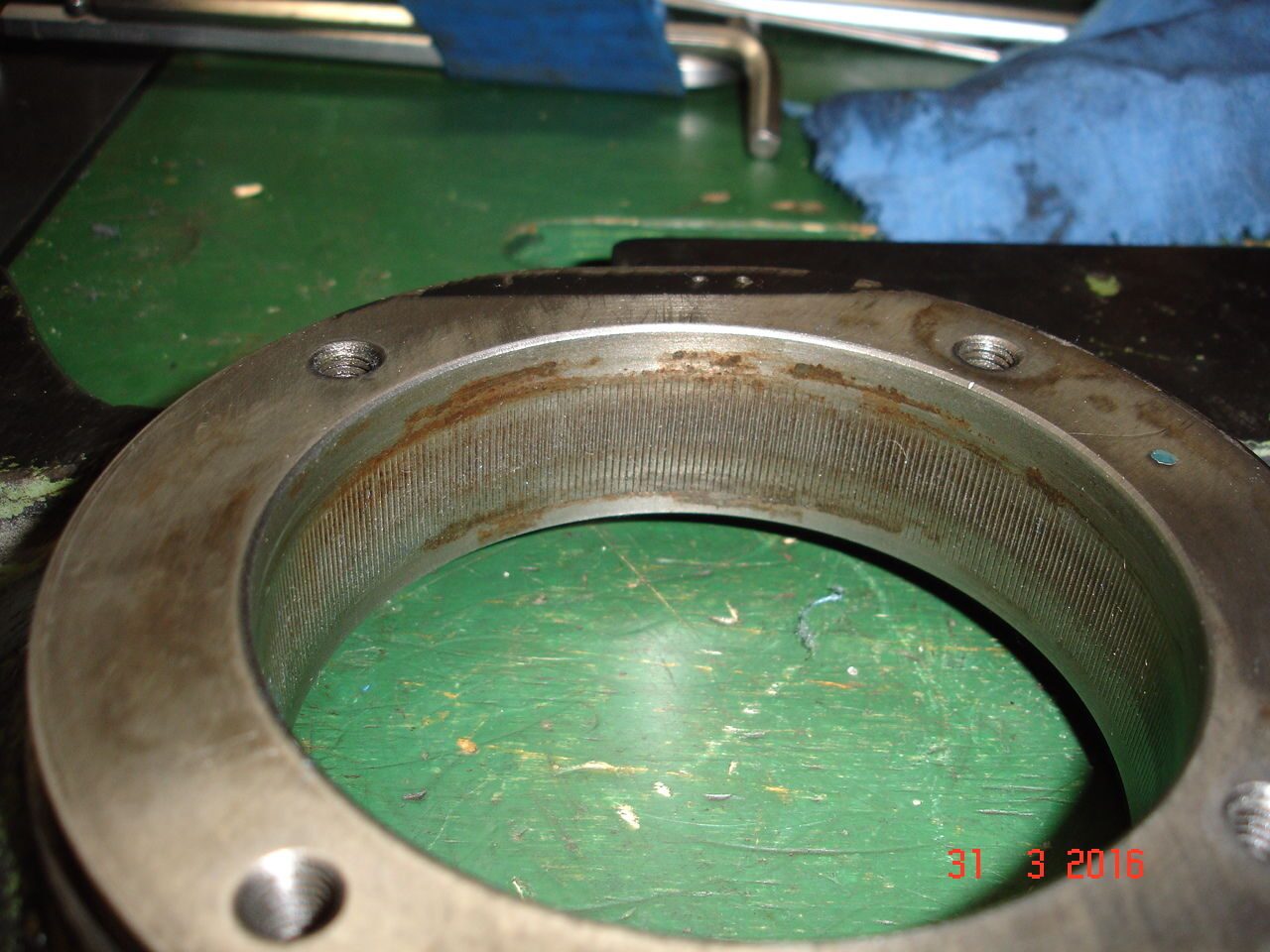

плита_контропоры-корпус_с_накаткой_под_подшипник_необходим_ремонт плита_контропоры-корпус_восстановленная_методом_плазменного_напыления_близко
Видна накатка под подшипник в плите гидроопоры до восстановления. При таком способе восстановления посадки под подшипник гидроопора перестает быть прецезионным устройством.

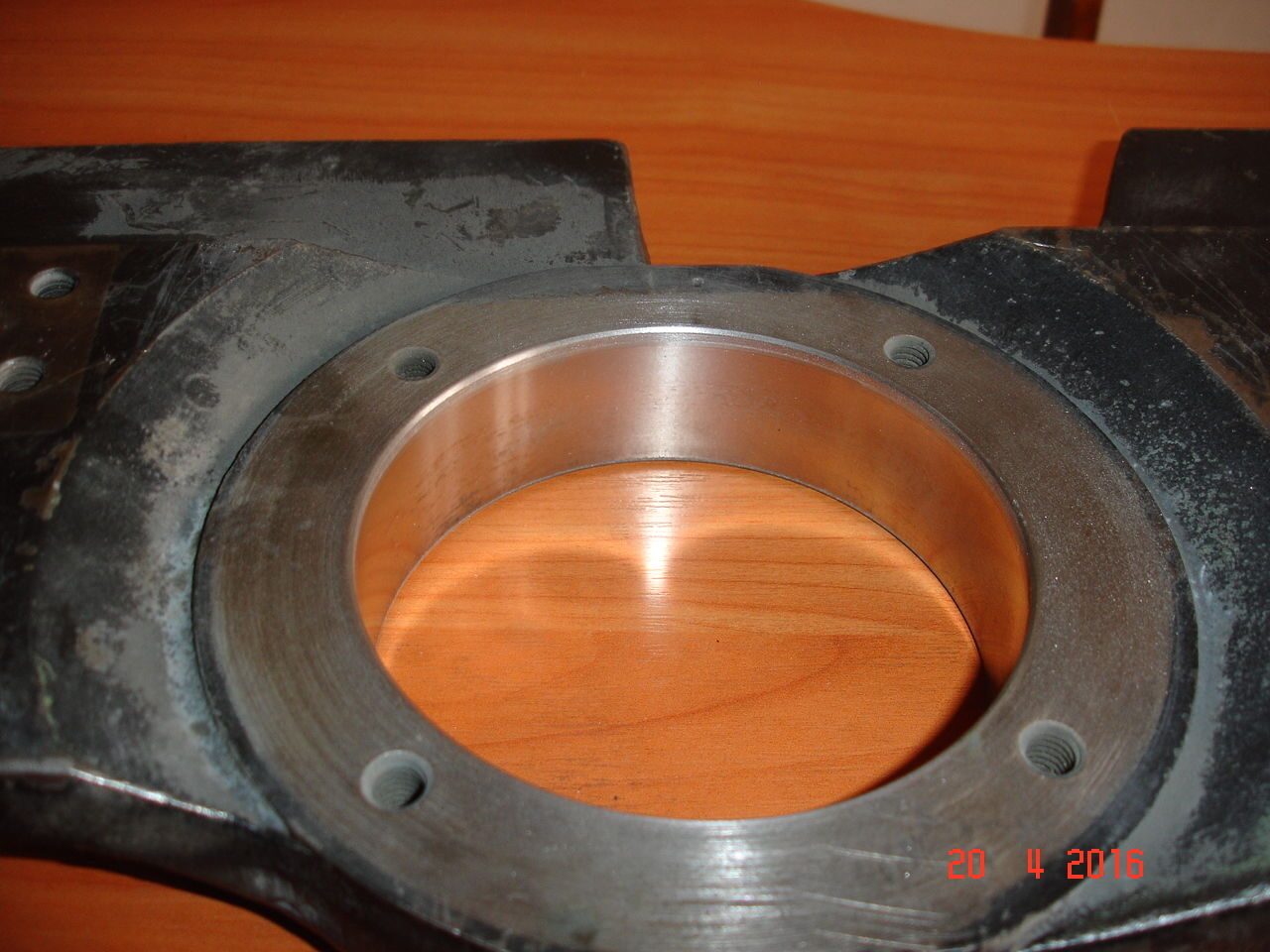

Восстановлена посадочная поверхность под подшипник в плите гидроопоры (методом плазменного напыления) и произведена шлифовка в допуск.
втулка_контропоры_с_накаткой_под_подшипник_до_ремонта втулка_контропоры_восстановленная_методом плазменного_напыления

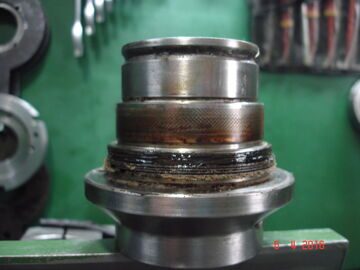

Видна накатка под подшипник на втулке гидроопоры до восстановления. При таком способе восстановления посадки под подшипник гидроопора перестает быть прецезионным устройством. Восстановлена посадочная поверхность под подшипник на втулке гидроопоры (методом плазменного напыления) и произведена шлифовка в допуск.
Корпус_контропоры_с_накаткой_до_восстановления

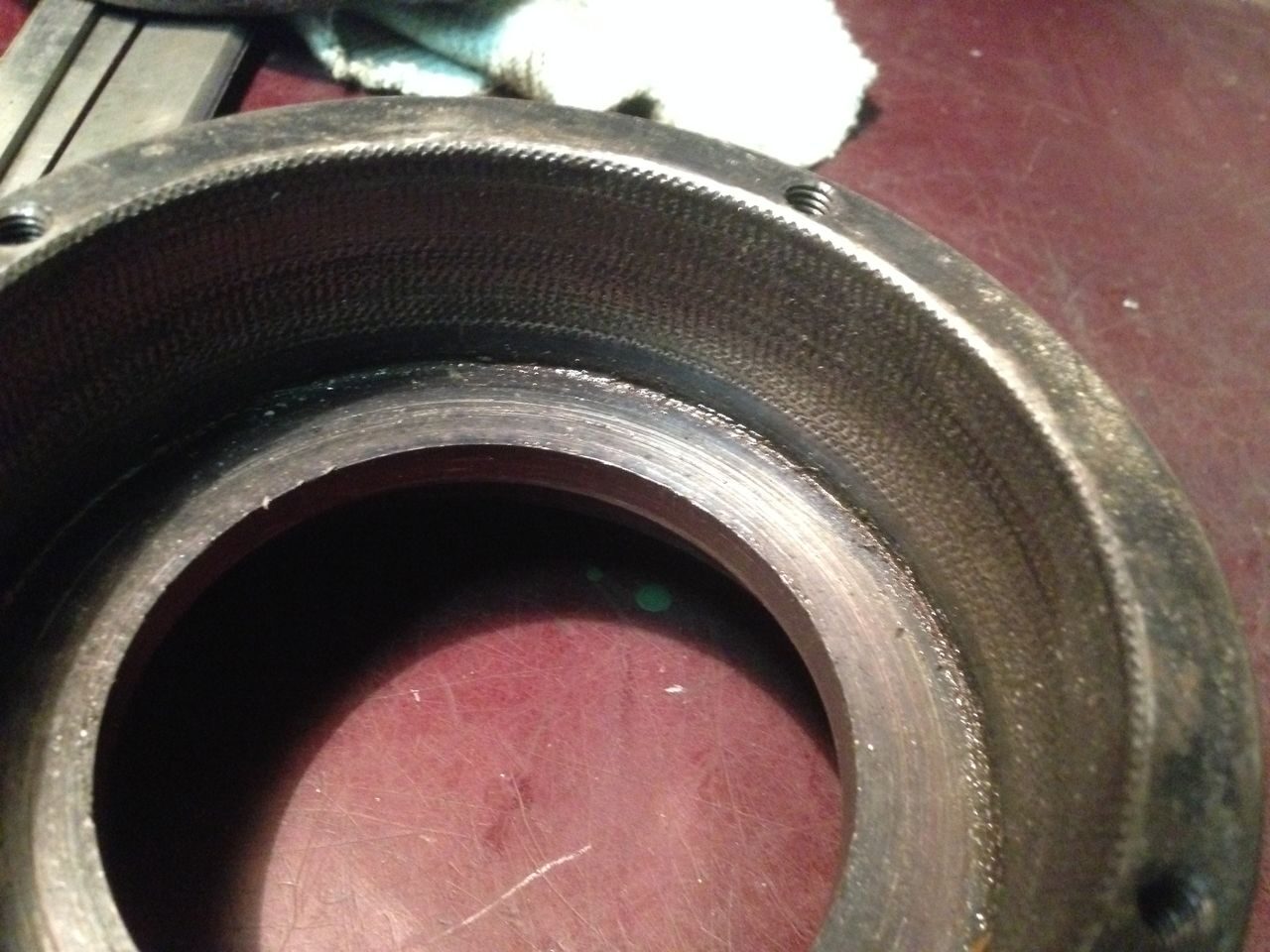

Видна накатка под подшипник в корпусе гидроопоры до восстановления. При таком способе восстановления посадки под подшипник гидроопора перестает быть прецезионным устройством.

Еще один элемент, который может выйти из строя – это гидровтулка втулки гидроопоры.  Данная втулка изготовливается из специального твердого сплава, без эффекта памяти после зажима (подобный сплав применяется и при изготовление гидровтулок для гидроинструмента). Для изготовления качественных  гидровтулок мы произвели спектральный анализ оригинального образца и подобрали необходимый сплав.  Данные втулки мы изготовливаем и шлифуем (есть складская программа).  Для разборки/сборки втулки гидроопоры требуются специальные приспособления и инструмент, который мы закупили и изготовили по собственным чертежам.

Втулка_контропоры_восстановленная_с_гидровтулкой_из_специального_сплава Невосстановленная_и_восстановленная_втулка_контропоры_новая_гидровтулка

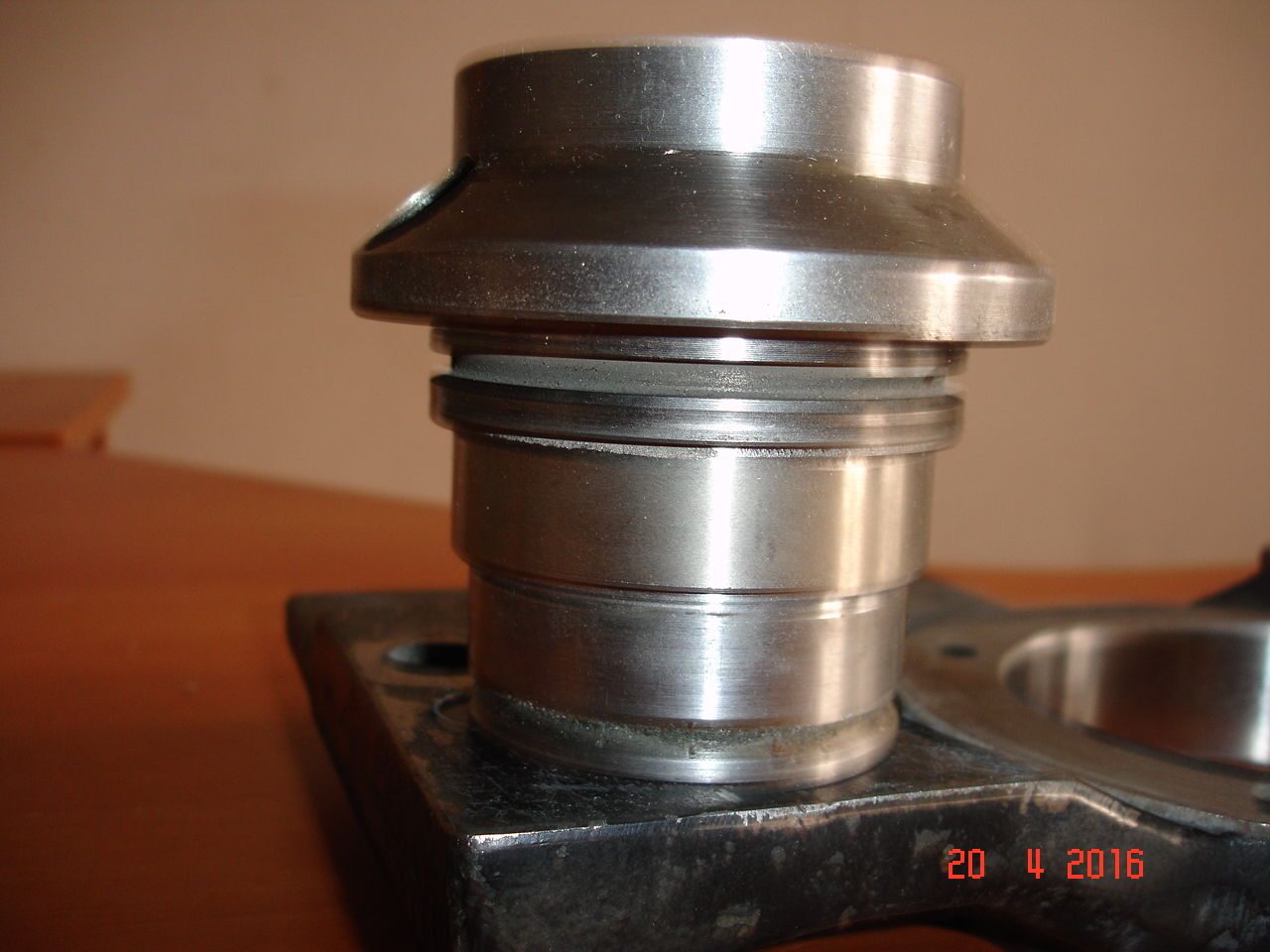

Восстановленная втулка гидроопоры с гидровтулкой изготовленной из специального сплава. Две втулки гидроопоры (невосстановленная и восстановленная) с гидровтулкой гидроопоры.

Гидровтулка втулки гидроопоры всегда в наличии на нашем складе.

Ремонт гидроопоры состоит из нескольких этапов:
1. Чистка, первичная диагностика гидроопоры,  разборка;
2. Полная диагностика;
3. Ремонт и подготовка к сборке;
4. Сборка;
5. Прикатка (для прикатки необходимо полностью собрать контропору, т.е. необходима плита гидроопоры).
