Ремонт шпинделей Weinig HSK

В настоящее время все больше деревообрабатывающих четырехсторонних станков Weinig поставляется с шпинделями Weinig HSK. Все больше шпинделей вырабатывает свой ресурс и требует ремонта.

weinig_HSK_общий_вид_шпинделя_после_замены_подшипников2 weinig_HSK_общий_вид_шпинделя_после_замены_подшипников

К особенностям шпинделя Weinig HSK можно отнести:
- высокую скорость вращения до 12000 об/мин;
- возможность автоматической смены инструмента - цанга HSK;
- высокую стоимость шпинделя;
- установку высокоскоростных радиально-упорных подшипников;
- специфическую систему сборки, отличающуюся от обычных шпинделей четырехсторонних станков;
-крепление для инструмента PowerLock .
Место, где нож встречается с деталью, является решающим для качества поверхности при обработке резанием. При этом не обойтись без абсолютно точных инструментов, однако даже самому лучшему инструменту необходимы шпиндели, обеспечивающие наилучшую точность вращения.
Шпиндели WEINIG гарантируют высокопрецизионную точность вращения. При этом крепление для инструмента PowerLock не только позволяет заменять инструмент одним нажатием кнопки, но и обеспечивает великолепную финишную обработку поверхностей при частоте вращения до 12 000 об/мин.
Из-за особенностей шпинделей Weinig HSK, завод-производитель оборудования Weinig не ремонтирует шпинделя в России, а требует ОБЯЗАТЕЛЬНОГО ремонта шпинделя Weinig HSK на заводе-изготовителе в Германии. Ремонт этот очень дорог и очень продолжителен по времени, а станок простаивает или работает не на полную мощность. Часто после отправки шпинделя Weinig HSK в Германию, шпиндель завод утилизирует, как ремонтонепригодный.

ООО "Дорн" уже около двух лет производятся работы по ремонту шпинделей Weinig HSK с прикаткой до рабочих оборотов. Прикатка до рабочих оборотов с контролем температуры подшипников гарантирует долгий ресурс работы подшипников, именно поэтому ООО "Дорн" дает гарантию на свои работы.

Ремонт шпинделя Weinig HSK состоит из 5 этапов.

1. Чистка, первичная диагностика, разборка.
2. Полная диагностика.
3. Ремонт и подготовка к сборке.
4. Сборка.
5. Много ступенчатая прикатка.

Нами наработан колоссальный опыт по ремонту шпинделей. В месяц ООО "Дорн" производит ремонт более десятка шпинделей разных производителей и 2-3 шпинделя Weinig HSK. Установка высокоскоростных подшипников требует опыта, знаний и наличия специальных приспособлений.

weinig_HSK_общий_вид_4_шпинделя_в_ремонте

Стоимость шпинделя более 5000EUR, стоимость комплекта подшипников к нему более 1000EUR. В случае заклинивания не правильно установленных подшипников шпиндель Weinig HSK уже не подлежит ремонту своими силами. Если Вы установили подшипники, а затем поняли, что установили их неправильно, тогда можете смело их выбрасывать и покупать новые. Съем высокоскоростных радиально-упорных подшипников осуществляется против рабочего смещения, что ведет к подзаклиниванию подшипника. Готовы Вы рисковать, отдавая шпиндель в ремонт тем, кто этого еще не делал или делал когда-то давно? Нами разработаны специальные приспособления для разборки шпинделей HSK.

ООО "Дорн" производятся уникальные работы, такие как:

- разборка шпинделя с заклинившими подшипниками;
- удаление приваренных шпиндельных колец;
- восстановление посадки под подшипники на валу шпинделя и в гильзе в результате проворота (задиры) или "приваривания";
- восстановления посадки под инструмент, в случае облома строгательной головы во время работы.

weinig_HSK_произошло_разрушение_подшипника Распиленные_кольца_подшипник_приварился_к_шейке_от_перегрева Weinig_HSK_ржавый

Восстановление посадки под подшипники и инструмент возможно только методом плазменного напыления с последующей шлифовкой. Протачивать полый вал шпинделя Weinig HSK, а после "втулить" его - НЕДОПУСТИМО. Данный способ (используется в настоящее время для ремонта обычных шпинделей) ведет к значительному ослаблению конструкции вала и изменению его геометрии, что на скорости в 12000 об/мин может привести к его разрушению.

 Примеры наших работ по ремонту шпинделей Weinig HSK:

Шпиндели Weinig HSK до ремонта

Шпиндели Weinig HSK после ремонта

weinig_HSK_шейка_вала_шпинделя_подшипник_приварился_от_перегрева weinig_HSK_восстановленная_шейка_вала_методом_плазменного_напыления
Шейка вала шпинделя Weinig HSK до восстановления. Видны следы от "приварившегося" подшипника, ржавчина. Внутреннее кольцо подшипника пришлось аккуратно срезать. В результате несвоевременной замены подшипников во время работы шпинделя произошло полное разрушение подшипника.

Шейка вала шпинделя Weinig HSK после восстановления методом плазменного напыления и шлифовки в допуск. Геометрия вала проверена в призмах.
weinig_HSK_подшипник_провернуло_в_гильзе_шпинделя weinig_HSK_восстановленная_гильза_методом_плазменного_напыления
Внутренняя поверхность в гильзе шпинделя Weinig HSK под подшипник до восстановления. Видны задиры от проворота внешнего кольца подшипника в результате его заклинивания. В результате несвоевременной замены подшипников во время работы шпинделя произошло полное разрушение подшипника. Для выемки внешнего кольца подшипника из гильзы шпинделя пришлось применить специальный инструмент.

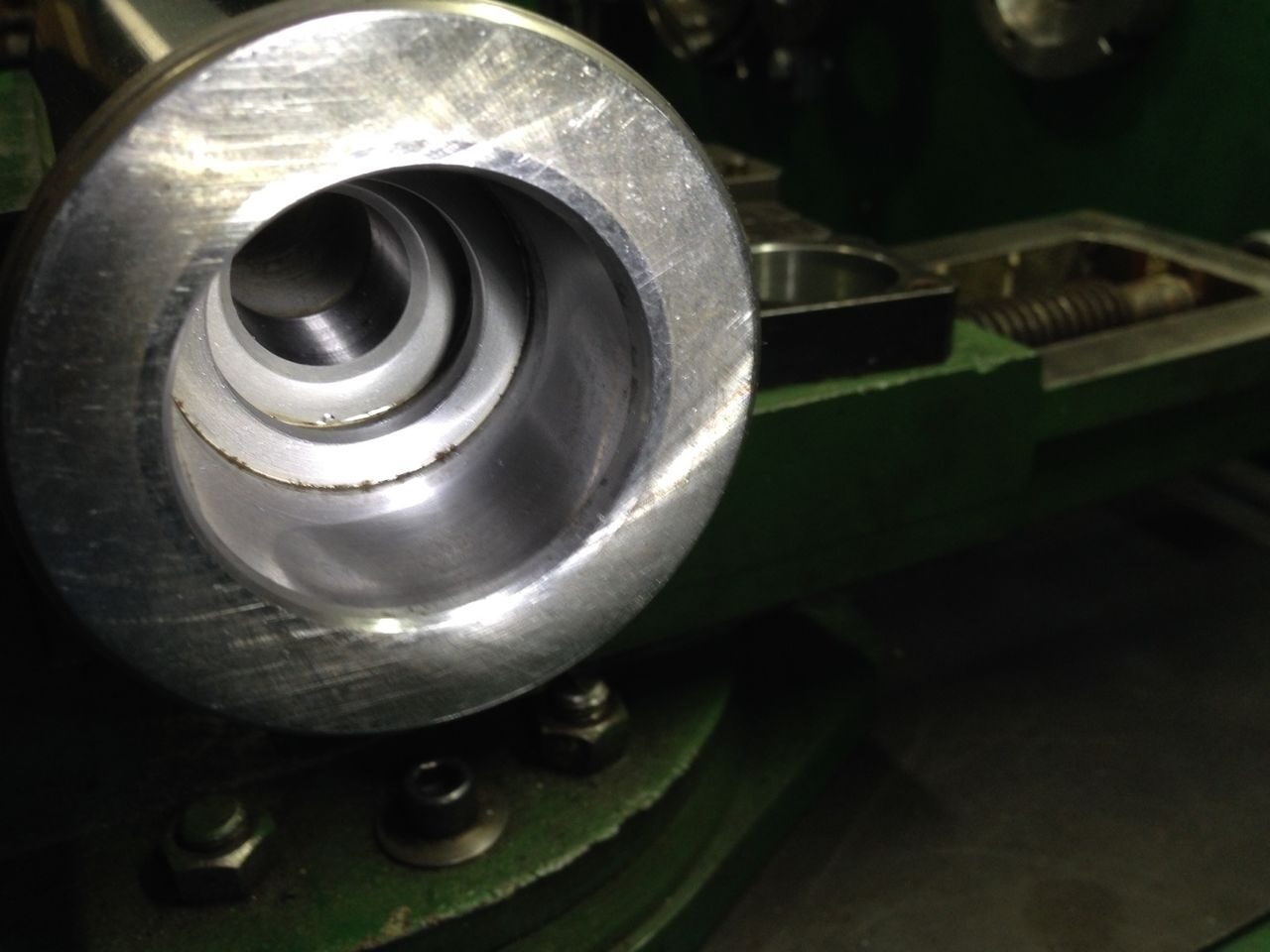

Внутренняя поверхность в гильзе шпинделя Weinig HSK под подшипник после восстановленияметодом плазменного напыления и шлифовки в допуск.
Weinig_HSK_облом_конуса_инструмента_в_шпинделе weinig_HSK_удалена_коническая_часть_обломанного_инструмента_восстановлен_конус_шпинделя
Во время работы произошло разрушение инструмента. От фрезы отломался конус для цангового зажима HSK. Конус инструмента остался в шпинделе и его в результате проворота заклинило. Для удаления остатков деревообрабатывающего инструмента под крепление HSK пришлось применить специально изготовленные приспособления и инструмент. Также пришлось восстановить внутренний конус шпинделя для последующей работы шпинделя с инструментом.
Изготовление гаек
Изготовление и замена специальных гаек для зажима инструмента на шпинделе weinig hsk (powerlock)

Помните, что своевременная замена подшипников и балансировка инструмента позволит Вам снизить затраты на ремонт оборудования, увеличить качество выпускаемой продукции и повысить безопасность на производстве!

Современные высокоскоростные прецезионные подшипники требуют для замены специальных знаний, умений и инструментов. Правильная их замена позволит продлить ресурс шпинделя, выработку в единицу времени и качество продукции.
