ULTRA  TT 205/600/1000RE



Входные длины мин. 150 мм
  макс. 1000 мм
  средняя 400 мм
Обрабатываемая длина заготовки должна превышать ширину мин. на 1/3
Толщина мин. 20 мм
  макс. 80 мм
Ширина мин. 40  мм
  макс. 205 мм
Поперечное сечение среднее 30 x 90  мм

Конечная длина срощенных ламелей

макс.

6100



мм

Макс. площадь поперечного сечения сращиваемых ламелей



при размере зубчато-клиновых шипов 10/11 мм







для твердых пород

95

см2



для мягких пород

120

см2

Применяемый клей



PVAC



Породы древесины

мягкая / твердая древесина





Рабочая высота



900 / 925

мм

Электроэнергия:

Силовое напряжение

230 / 400

В



Напряжение в управляющей цепи

24

В





50

Гц

Цвет:

установки

RAL 7032





защитных кожухов

NCS S 5030

- R 80 B



Весь комплект установки соединен проводами с электрошкафом

ПРОИЗВОДИТЕЛЬНОСТЬ УСТАНОВКИ (ПРИМЕР)



Рабочее время

480

мин./в смену

Средняя входная длина для сращивания

400

мм

Средняя площадь поперечного сечения сращиваемых ламелей



30 x 90



мм

Производительность фрезы

(без подрезателя/с подрезателем)



3,5 / 3,3



стола/в мин.

Кол-во ламелей на столе

19

деталей

Производительность передачи

50

деталей/в мин.

Производительность пресса

6

такстов

Длина прессования

6,1

м

Техническая возможность использования *

0,8

(80 %)



Фреза(без подрезателя)

Фреза(с подрезателем)



3,5

стола/мин.



3,3

Tische/min.

x

19

деталей/на стол

x

19

деталей/на стол

x

0,4

м Æ-входная длина

x

0,4

м Æ-входная длина

x

480

мин./в смену

x

480

мин./в смену

x

0,8

техническая возможность использования

x

0,8

техническая возможность использования

=

10.214

пог.м /в смену

=

9.631

пог.м /в смену



Передача

Пресс



50

деталей/мин.



6

тактов/мин.

x

0,4

м Æ- входная длина

x

6,1

м длина прессования

x

480

мин./в смену

x

480

длина прессования

x

0,8

техническая возможность использования

x

0,8

техническая возможность использования

=

7.680

пог.м /в смену

=

14.054

пог.м /в смену

Другие исходные данные - другая производительность

* согласно предписаниям VDMA, вкл. время на чистку установки

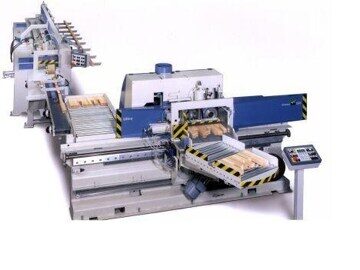

ОПИСАНИЕ УСТАНОВКИ:






110 - ТРАНСПОРТЕР ДЛЯ ПЕРЕМЕЩЕНИЯ ПАКЕТОВ ЗАГОТОВОК

120 - ФРЕЗЕРНЫЙ УЗЕЛ С ДВИЖУЩИМСЯ ПОВОРОТНЫМ СТОЛОМ
          Пакет для горизонтального сращивания ременной привод подрезателей

140 - Ручная станция загрузки пресса

170 - ФРОНТАЛЬНЫЙ ПРЕСС С АВТОМАТИЧЕСКОЙ ЗАГРУЗКОЙ

          МИН ДЛИНА СРОЩЕННОЙ ЗАГОТОВКИ - 3000мм

190 - ЭЛЕКТРОШКАФ и ПУЛЬТ УПРАВЛЕНИЯ С ОП7

ПАКЕТ БЕЗОПАСНОСТИ

        Соответствие нормам CE, тормоза электродвигателей, защитные двери,

        ограждения, кожухи, концевые выключатели
