Заточной станок Weinig Rondamat 934

Станок продан!

Weinig Rondamat 934 (1997 г.) в наличии на складе в Санкт-Петербурге.

ВАЙНИГ РОНДАМАТ 934 предназначен исключительно для заточки ножей с прямолинейными и профильными кромками

Применение Weinig Rondamat 934:

- Заточка и изготовление профильных ножей в строгальной профильной голове  по шаблону



- Заточка прямых строгальных ножей в ножевой головке.

Шлифовальный агрегат Weinig Rondamat 934:

Массивная конструкция с высокоточной направляющей с точностью вращения до 5/1000 мм. Механическая радиальная установка для различных диаметров заточного инструмента. Посредством поворачиваемого алмазного правила достигается соответствие шлифовального круга форме копировального штифта.

Установка величины заднего угла заточки осуществляется вручную по шкале. Боковой задний угол заточки устанавливается вручную по шкале и переустановка индексируется.

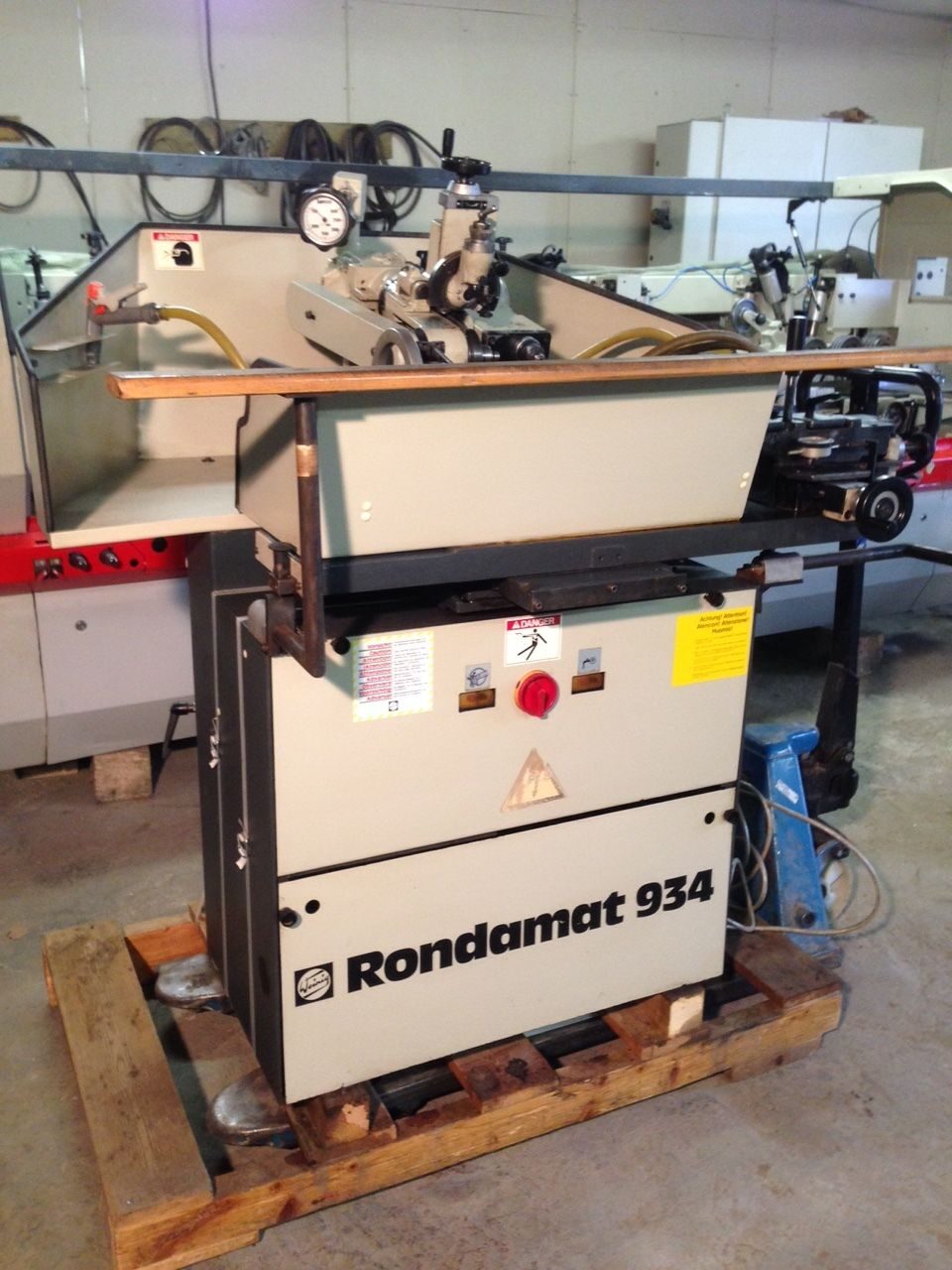

rondamat 934_1997

Крепление заточного круга осуществляется посредством гидравлического зажима для многократной и быстрой смены инструмента.



rondamat 934_1997 (3) rondamat 934_1997 (2) rondamat 934_1997 (5) rondamat 934_1997(6) R934_2 IMG_2002

Технические характеристики Weinig Rondamat 934

Диаметр шлифовального круга мин/макс

150 мм / 225 мм

Ширина шлифовального круга (керамический, боразон, алмазный)            2-3-4-10 мм
Диаметр посадочного отверстия шлиф. круга                          60 мм
Привод шлифовального шпинделя                                           1,1 кВт (1,5 л.с.)
Угол заточки:
- радиальный, по задней грани                                      10-30°
- боковой                                                                                 0-20°
Принадлежности:
- 3 фланца для  шлифовального круга (диаметр/толщина)      200 – 225 мм/5мм
- 1 фланец для шлифовального круга (диаметр/толщина)     150 мм/10мм
- Заточной круг Эльбор для строгальных ножей HSS и Стеллита (диаметр/толщина) 150 мм/10мм -1шт
- Заточной круг Эльбор для строгальных ножей HSS и Стеллита (диаметр/толщина) 200 мм/2мм -1шт
- Заточной круг Эльдокорунд для предварительной заточки профильных ножей из HSS и Стеллита (диаметр/толщина) 2 шт
- Заточной круг Эльдокорунд для чистовой заточки профильных ножей из HSS и Стеллита (диаметр/толщина) 1 шт

Устройство охлаждения Weinig Rondamat 934:

Охлаждения осуществляется сверху по центру  гибким шлангом и снизу через ножевую оправку непосредственно у места шлифовки – это предотвращает перегрев ножей даже при больших объёмах сошлифовываемого слоя. Дозировка охлаждающего средства от центрального распределителя с шариковые вентилями из высококачественной стали.
Объём бака с охлаждающей жидкостью
50 литров
Концентрат  охлаждающей жидкости   2 литра
Фильтры 50 шт.
Двигатель насоса                         210 Вт
Шлифовальный стол Weinig Rondamat 934:
Точный перекрёстно-роликовый стол для ручной работы.

Оправка для инструмента:

Стабильное приспособление для удержания инструмента для точной фиксации заточной оправки.
Для инструмента с диаметром окружности резания (мин / макс) 100 мм / 300 мм
Ширина инструмента 340 мм
Принадлежности:
Зажимная оправка, диаметр 40 мм, с регулируемой шайбой для системы постоянной оси.

Копировальное устройство Weinig Rondamat 934:

Шаблонный суппорт с перекрёстно-поперечным перемещением с системой постоянной оси для базирования прямого и профильного шаблона.
Принадлежности:
Прямой шаблон для строгальных ножей
Копир 4 мм
Копир 2 мм
Электромеханика станка Weinig Rondamat 934:
Рабочее напряжение 380-400-415 В, 50 Гц
Электрическое исполнение по DIN VDE 0113, электрическое исполнение промышленных машин EN 60204, IEC 204-1.
Других электро предписаний не предусмотрено.
Общая мощность 2 кВт (2,7 л.с.)

Управление и настройка станка Weinig Rondamat 934:

Полное управление станка осуществляется с передней стороны.

Опора для рук для без усталостной работы с интегрированным пультом управления.

Безопасность Weinig Rondamat 934:

Все опасные места защищены по требованиям Европейского Союза.

Указания безопасности из руководства пользования должны  быть соблюдены.



Станок в наличии на складе в Санкт-Петербурге.
