Измерительная система Weinig OptiControl
 |
 |
При помощи оптического контрольно-измерительного стенда Weinig OptiControl Вы можете производить бесконтактный замер инструментов любого типа для деревообрабатывающих станков в соответствии с техническими данными.
Возможен замер следующих инструментов: строгальных головок, профильных ножевых головок, пильных полотен, фрезерных инструментов.
Благодаря специальным дополнительным устройствам, предлагаемым фирмой Weinig, можно расширить область использования измерительного стенда.
Например, используя приспособления для обмера деревянных профилей, профильных шаблонов или верхних фрез.
Основные узлы электронной системы измерения и индикации OptiControl
1 Электронная индикация радиального размера инструмента "R"
2 Рукоятка для установки радиального размера
3 Электронная индикация осевого размера инструмента "A"
4 Рукоятка для установки осевого размера
5 Измерительная оправка
6 Призмы для базирования
измерительной оправки
7 Галогенная лампа
8 Проектор с матовой шайбой
8a Радиальная измерительная
линия
8b Осевая измерительная линия
9 Выключатель для включения/выключения галогенной лампы и электронной индикации.
При выключении значения основной настройки сохраняются.
10 Розетка для подключения персонального компьютера.
Рассмотрим применение OptiControl на примере левого шпинделя |
|
| Основой для позиционирования шпинделей на окончательные размеры (на установочные размеры) является работа с обмеренными инструментами. Производится расчет профильного размера "A" и размера инструмента "A" и Вы получаете установочный размер "A". Также производится расчет профильного размера "R" и размера инструмента "R" и Вы получаете установочный размер "R". Краткий обзор процесса1. Проставить размеры профиляИзготовить чертёж профиля в масштабе 1:1 и проставить размеры. 2. Установить процесс обработки Распределить инструменты в соответствии с расположением шпинделей. Определить точки измерения и номера инструментов. 3. Определение размеров инструмента Для каждого инструмента Вы на оптическом измерительном стенде определяете радиальный и осевой размеры. |
 |
Технические характеристики Weinig OptiControl |
|
| Диаметр окружности резания инструмента | 0 – 300 мм |
| Длина инструмента | 0 – 330 мм |
| Бесконтактное измерение радиуса (R) и высоты (Н) инструмента, значение которых указывается на электронных цифровых индикаторах | |
Оснащение Weinig OptiControl |
|
| - проектор для оптического измерения значения | |
|
- электронные цифровые индикаторы для измерения радиуса и высоты инструмента |
|
| - зажимная оправка | диаметр 50 мм |
Электрика станка Weinig OptiControl |
|
| Рабочее напряжение |
220В, 50 Гц |
|

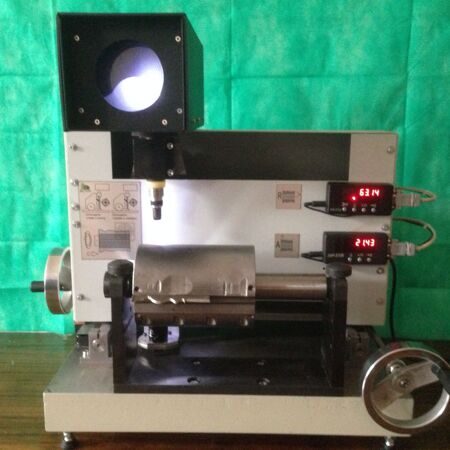

Компания Дорн разработала собственное измерительное устройство, полный аналог Weinig Opticontrol - Оптипрофиль.«Оптипрофиль» позволяет уменьшить время переналадки строгального станка при переходе с одного профильного изделия на другое, и, свести к минимуму количество брака в процессе наладки. Основное отличие системы управления состоит в наличии энергонезависимой памяти, что позволяет сохранять эталонное значение радиуса шпинделя (R= 0-30мм) даже в выключенном состоянии.
|
|
