Пила для оптимальной расторцовки OptiCut. Описание. Принцип работы.

1. Станция маркировки OptiCut

1 переставляемая плита
2 рукоятка зажима
3 канал древесины
4 опорный ролик
5 закрепленная упорная плита
6 кнопка аварийного выключателя

На станции маркировки при помощи люминесцентного мела маркируются качественные участки древесины и участки с дефектами. Непосредственно после этого древесина с маркировками задвигается маркированной стороной кверху в канал. Древесина продвигается в направлении участка измерения, подхватывается входным транспортером и транспортируется дальше.

2. Станция измерения OptiCut

1 нажимный ролик
2 транспортер
3 люминесцентный элемент
4 световой элемент
5 перестановка высоты

Промаркированная древесина проходит по транспортеру через станцию измерения. Прижимные ролики прижимают древесину сверху к транспортеру. Световой элемент (4) распознает начало доски и запускает процесс измерения. Люминесцентный элемент (3) считывает маркировки мелом (частичные длины, сорт, отходы) на верхней стороне доски. Лента транспортера (2) обеспечивает продвижение древесины к пиле. Информация о длинах и маркировках люмиэлемента передается программе оптимизации. По этим данным с учетом пользовательских установок продукта программой вычисляется оптимальный список пропилов.

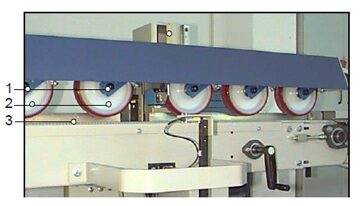

3. Подача OptiCut

1 зажимный элемент
2 нажимный ролик
3 входной транспортер

Через участок измерения древесина продвигается к станции распила. Находящиеся здесь прижимные ролики (1) обеспечивают прохождение древесины около упорной рейки и, кроме того, обеспечивают зазор между следующими друг за другом заготовками.

4. Распределительный шкаф OptiCut

1 главный выключатель
2 воздушный фильтр
3 вентилятор

Распределительный шкаф находится на обратной стороне станка рядом со станцией распила. Он содержит электрические и электронные компоненты, необходимые для работы станка. В боковой двери расположены вентилятор (3), охлаждающий электронные компоненты и воздушный фильтр (2). На боковой стене расположен главный выключатель (1).

5. Станция распила OptiCut

Содержит в своем составе:

Древесина через измерительный участок продвигается к пиле. Транспортирующее оборудование состоит из входного конвейера и многих подающих роликов. Они без проскальзывания перемещают древесину для пропила. Позиционирование древесины контролируется интегрированным управлением. Оно обеспечивает выезд цилиндров, исходя из информации о длине пути от сельсин-датчика. Кроме того, оно управляет остановкой и позиционированием заготовок для выполнения следующего пропила. Подающие ролики настраиваются на высоту толщины древесины при помощи кривошипной рукоятки или перестановки двигателя (по выбору).

После остановки доски вращающийся пильный диск движется
снизу вверх. Он пропиливает доску в соответствии со значениями
в списке пропилов. После распила древесина снова ускоряется,
позиционируется для следующего пропила и снова тормозится.

 6. Шахта отходов OptiCut

1 выходной транспортер
2 Platte
3 отводящий щиток

Распиленные части отходов отсортировываются в открывающуюся шахту . Если деловая древесина (мерные, шипованные длины) меньше 420 мм, то шахта остается закрытой. Если деловая древесина больше 420 мм, то во время транспортировки шахта остается открытой. Открытие и закрытие
шахты существляется управлением пилы. Eine Platte устраняет скопление пропиленных частей. Защита от удара предотвращает повреждение выходного транспортера отскакивающими частями.

7. Станция сортировки OptiCut

1 сенсорный выключатель индуктивный (скрыт)
2 световой элемент
3 выбрасыватель
4 защита от удара
5 отводящий щиток
6 редукторный двигатель
7 сортировочный транспортер

Световой элемент распознает продвигающуюся от сортировочного ленточного транспортера распиленную древесину и уведомляет об этом управление. Одновременно индуктивным сенсорным переключателем на управление передаются данные о позиции. На основе этой информации и заданных значений сортировки задействуются , в зависимости от длины доски, один или несколько выбрасывателей. Выезжают рабочие цилиндры и продвигают древесину с сортирующего транспортера (например, в бокс).

Защита от удара предотвращает неконтролируемый выброс распиленной древесины. Для распиленной длинной древесины одновременно активизируются несколько сортирующих выбрасывателей (комбинация выбрасывателей). Для того, чтобы равномерно распределять большое число заготовок на несколько сортировочных мест, отдельные сортирующие выбрасыватели задействуются в сменяющей друг друга последовательности (чередующиеся выбрасыватели). Для длинных отходов может быть установлен определенный
выбрасыватель. Невыброшенные доски в конце сортирующего транспортра выдаются в стороны отводящим щитком. Сортирующий транспортер приводится в движение редукторным двигателем.
