Weinig Unimat 23EL 1995г
Weinig Unimat 23EL (желтый класс) – сильный, точный, и гибкий автомат для операций строгания,распиловки и профилирования. |
|
|
|
|
Тхнические данные Weinig Unimat 23EL |
|
| Рабочая ширина(при диаметре окружности резания 140 мм) | 20-230 мм |
| Рабочая высота (при диаметре окружности резания 163 мм) | 8-120 мм |
Схема расположения шпинделей Weinig Unimat 23EL:
|
Шпиндель |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Мощность Квт |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
|

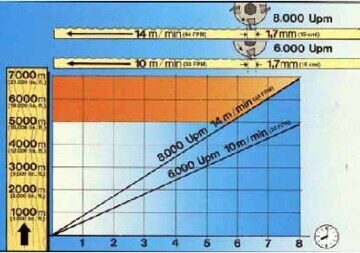

Обороты мин |
8000 |
8000 |
8000 |
8000 |
8000 |
8000 |
8000 |
8000 |
6000 |
|
Тормоза |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Система подачи Weinig Unimat 23EL:
|
Механическая подача, бесступенчатая регулировка, двигатель 11кВт
|
6-36 м/ми |
собенности шпинделей четырехстороннего станка Weinig Unimat 23EL:

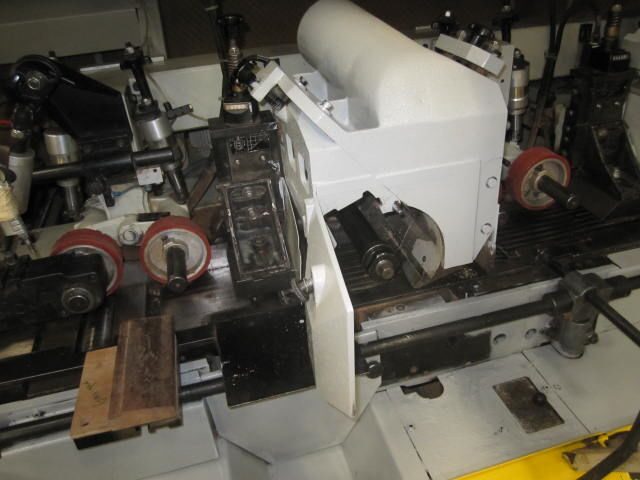

Станина и стол станка:
- Входной стол длиной 2000 мм(включая фуговальную линейку)
- Боковой прижимной подпружиненный ролик, независимый от пульта управления.
- Пазовые направляющие стола станка.
- Автоматический ваксилитовый насос для удаления смолы с поверхности стола.
- 1 приводной ролик на выходном столе.
- 3 приводных ролика на рабочем столе станка.
Обслуживание станка Weinig Unimat 23EL
Станок оснащён системой управления (ЧПУ;CNC)LogoPac - управляемые ЧПУ оси перемещаются при помощи серводвигателей в положения, соответствующие установочным значениям.
Безопасность и защита от шума Weinig Unimat 23EL
Легко поднимаемый защитный кожух с окном закрывает всю рабочую зону (подача и шпиндели) и защищает от механических повреждений.
При поднятии защитного кожуха шпиндели и подача автоматически отключаются.
При CE - исполнении открытие защитного кожуха в автоматическом режиме невозможно.
Две лампы внутреннего освещения станка
Обязательно при CE - исполнении для станка с Универсальным шпинделем!
Гарантия на Weinig Unimat 23EL
3 месяца при работе станка в 1смену
Технические данные unimat23el PDF
